ساندویچ پانل وانواع مشخصات آن

ویراپانل ارائه دهنده انواع ساندویچ پانل میباشد

از صفر تا صد پروژه با شما هستیم

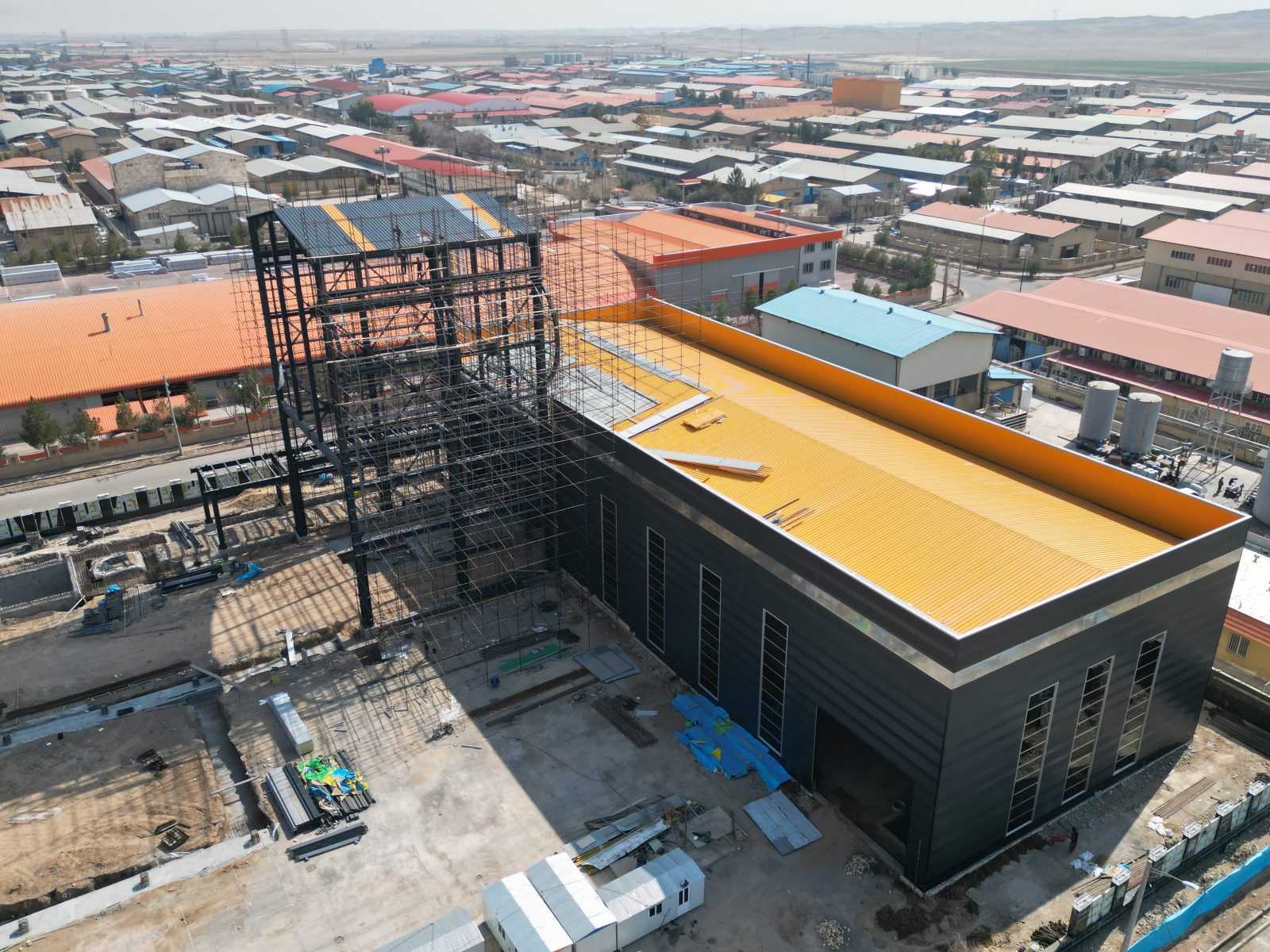

اجراس ساندویچ پانل سقفی

ساندویچ پانل چیست؟

ساندویچ پانل (Sandwich panel) سازه‌ای سقفی و دیواری است که از سه‌لایه تشکیل شده است. 2 لایه آن نمای پانل هستند که می‌تواند ورق فلزی یا آلومینیومی و حتی فایبرگلاس باشد و یک هسته در وسط که از انواع فوم مانند پلی‌اورتان یا پلی‌استایرن یا پشم سنگ تشکیل شده است.
اصطلاحاً در بازار به این محصول ساندویچ پنل هم می‌گویند.

 ساندویچ پانل‌ها برای پوشش‌دهی آسان و سریع در ساختمان‌ها طراحی شده‌اند و محبوبیت گسترده‌ای به دلیل استحکام و سبکی تکنولوژی ساندویچ مانند خود کسب کرده‌اند.

ساندویچ پانل ها باعث بهبود راندمان انرژی در ساختمان می شوند.

همچنین، از نظر اقتصادی نیز مقرون‌به‌صرفه هستند.

 ساندویچ پانل در دو نوع دیواری و سقفی تولید می‌شوند. نحوه نصب این پانل‌ها تفاوت چندانی با یکدیگر نداشته و ساختار مشابهی دارند.

ساندویچ پانل 15 سانت
هسته

هسته هم میتواند از نوع فوم پلی اورتان
یا پلی استایرن یا پشم سنگ باشد.

لایه بیرونی

لایه بیرونی که میتواند ورق گالوانیزه رنگی
یا آلومینیوم یا آلوزینک باشد.

ساندویچ پانل‌ها تاریخچه‌ای نسبتاً طولانی دارند اولین‌بار مفهوم یا شکل اولیه ساندویچ پانل در اویل قرن 20 ظاهر شد.
 یکی از اولین نمونه‌های ساندویچ پانل در سال 1914 توسط Edward G. Budd رونمایی شد .

 البته او اولین خودرو با بدنه تماماً فولادی را ساخته بود.

ساندویچ پنل‌ها در ابتدا در آمریکا توسط سازندگان ساختمان‌های چوبی از سال 1965 تا 1984 مورداستفاده قرار گرفتند.
 با افزایش تقاضا برای ساخت‌وساز کارآمد و باکیفیت در قرن بیست و یکم، ساندویچ پنل‌ها به دلیل توانایی آنها در برآورده‌شدن نیاز کارفرما به‌سرعت در کار با حفظ کیفیت بالا، محبوبیت بالایی پیدا کردند.

 اختراع پانل‌های ساندویچ تغییر قابل‌توجهی در ساختار ساختمان‌ها ایجاد کرد.

این پانل‌ها در ابعاد و ضخامت‌های متفاوتی تولید می‌شوند که بر اساس کاربرد و نیازهای مختلف ساختمانی در کارخانه برش داده می‌شوند.
به طور معمول، ضخامت‌های ساندویچ پانل از ۳۰ میلی‌متر تا ۲۰۰ میلی‌متر متغیر هستند. ضخامت پانل مستقیماً به میزان عایق بودن پانل و مقاومت آن در برابر انتقال حرارت تأثیر می‌گذارد؛ به این معنی که ضخامت بیشتر، عایق‌بندی بهتر را برای آن فراهم می‌کند.

 معمولاً عرض استاندارد آن‌ها در بازه ۱۰۰۰ تا ۱۲۰۰ میلی‌متر است.
درحالی‌که طول پانل‌ها می‌تواند به‌اندازه دلخواه تا حداکثری که فرایندهای تولیدی و حمل‌ونقل اجازه می‌دهند، سفارشی‌سازی شود.
 در جدول زیر، مثالی از ابعاد و ضخامت‌های رایج ساندویچ پانل‌ها آورده شده است:

ضخامت (میلی‌متر)عرض (میلی‌متر)طول (میلی‌متر)
۳۰۱۰۰۰به دلخواه
۵۰۱۰۰۰به دلخواه
۱۰۰۱۰۰۰به دلخواه
۱۵۰۱۰۰۰به دلخواه
۲۰۰۱۰۰۰به دلخواه

 ضخامت و ابعاد مناسب پانل‌ها به‌خوبی با قوانین ساختمانی و وضعیت خاص پروژه‌ها قابل‌تطبیق است.

 ضخامت ساندویچ پانل‌ها در حالت معمول برای پوشش سقف و دیوار انبارها، سالن‌ها و سوله‌ها 4 سانتی‌متر هستند.

ابعاد استاندارد این پانل ها عبارتند از:
عرض  1 متر
حداقل طول پیشنهاد شده 2.6 متر و حداکثر طول 16 متر

 ویژگی‌های بارز ساندویچ پانل‌ها مونتاژ ساده و سریع آنهاست.
 این پانل‌ها به دلیل نصب آسان و مقرون‌به‌صرفه، در پوشش دیوارها و سقف انواع ساختمان‌های صنعتی و تجاری مورداستفاده قرار می‌گیرند.
 ویژگی‌های ایمنی و ضدحریق بودن نسبی آن‌ها، برای تأمین امنیت کارگران نیز می‌تواند از مزیت‌های دیگر این نوع سازه باشد.
 هسته‌های پشم سنگ، پلی‌اورتان یا پلی‌استایرن محصور در روکش فولادی گالوانیزه، مانع خوبی را در برابر گرما، باران، آتش، ورود حشرات و گردوغبار ایجاد می‌کنند.
 سرعت بالای اجرای ساندویچ پانل، ویژگی ایده‌آلی برای پروژه‌های ساخت‌وساز صنعتی هست. نصب این پانل‌ها می‌تواند روزانه تا 70 مترمربع پیشرفت در ساخت ایجاد کند.
 عایق‌بندی حرارتی و صوتی
 علاوه بر سرعت بالای نصب، این پانل‌ها با عایق‌بندی حرارتی و صوتی مؤثری که دارند به کاهش هزینه‌های انرژی در گرمایش یا سرمایش آن سازه کمک می‌کند.

در مکان هایی که با مشکل آلودگی صوتی مواجه هستند نیز میتوان از این پانل ها استفاده کرد.


 مقایسه عایق‌بندی
 پانل‌های دیواری 4 سانتی‌متری پلی‌یورتان، عایقی معادل دیوار آجری 150 سانتی‌متری ایجاد می‌کنند.
 کاربردهای بهداشتی و سردخانه‌ای
 این پانل‌ها با ضخامت‌های متنوع، از 8 تا 20 سانتی‌متر، برای محیط‌های بهداشتی مانند سردخانه‌ها و کارخانه‌های تولیددارو مناسب هستند.

خدمات ویراپانل

همراه شما از صفر تا صد پروژه
صفر تا صد پروژه با شما هستیم و به انجام وظایف پایبندیم.
مشاوره و پشتیبانی آنلاین
از طریق پشتیبانی آنلاین هر سوالی در مورد ساندویچ پانل دارید میتوانید بپرسید.
ارائه بهترین کیفیت
در تلاشیم با مناسبترین قیمت ،بهترین کیفیت را در فروش و نصب کالا به مشتریان ارائه دهیم.

انواع ساندویچ پانل

کاربرد ساندویچ پانل در صنایع مختلف

 این محصول در بسیاری از صنایع و بخش‌های مختلف استفاده می‌شود.
 دلیل این امر جمع‌وجور بودن، سرعت نصب و هزینه کمتر در مقایسه با روش‌های سنتی است.
 به ترتیب کاربرد در صنایع مختلف را بررسی می‌کنیم.

 این پانل‌ها به دلیل ماهیت سبک‌وزنی و درعین‌حال مستحکم بودن، به طور گسترده در صنایع تولیدی مورداستفاده قرار می‌گیرند.
 آنها برای ساخت سردخانه‌های صنعتی، اتاق‌های تمیز و سازه‌های کنترل دما، مانند کارخانه‌های فراوری مواد غذایی و دارویی استفاده می‌شوند.
 پانل‌ها عایقی برای حفظ شرایط محیطی، در فرایندهای تولید هستند.
 به ترتیب بررسی می‌کنیم
 1. ساخت اتاق تمیز
 ساندویچ پانل‌ها در ساخت اتاق‌های تمیز جایی که حفظ محیط‌های استریل و کنترل شده از اهمیت بالایی برخوردار است، کاربرد دارند
 پانل‌ها عایق حرارتی عالی را ارائه می‌دهند، نشت هوا را به حداقل می‌رسانند و از نفوذ رطوبت جلوگیری می‌کنند و یک جو کنترل شده در محیط اتاق تمیز به وجود می‌آورند.
 2- تأسیسات سردخانه‌ای
 ساندویچ پانل‌ها کاربرد گسترده‌ای در تأسیسات سردخانه‌ای مانند انبارها یا مراکز توزیع دارند که برای نگهداری کالاهای فاسدشدنی مانند مواد غذایی یا دارویی به محیط‌های کنترل شده دما نیاز دارند.
 پانل‌ها در حفظ دما و به‌حداقل‌رساندن اتلاف انرژی نقش به سزایی دارند.
 3. پارتیشن‌های صنعتی
 در محیط‌های صنعتی، ساندویچ پانل‌ها اغلب به‌عنوان پارتیشن برای جداکردن مناطق کاری یا تأسیساتی که نیاز به شرایط محیطی متمایز دارند (مانند مناطق تولید با دمای کنترل‌شده) استفاده می‌شوند.
 این پارتیشن های سبک و بادوام فضاهای مجزایی با حفظ یکپارچگی سازه ایجاد می‌کنند.

 در بخش حمل‌ونقل، پانل‌های ساندویچی به دلیل داشتن نسبت استحکام به وزن عالی، معمولاً در ساخت واگن‌های راه‌آهن، اتوبوس، کامیون و حتی کانتینرهای حمل‌ونقل استفاده می‌شوند.
 این پنل‌ها با کاهش وزن خودرو منجر به راندمان مصرف سوخت می‌شوند.
 عایق حرارتی و صوتی برای خودرو هستند.
 علاوه بر این، پانل‌های ساندویچی به دلیل یکپارچگی ساختاری تحت‌فشارهای مختلف هوا، در کاربردهای هوافضا برای تولید فضای داخلی هواپیما استفاده می‌شوند.

 ساندویچ پانل برای پوشش سالن و سوله از نظر نصب سریع، مقرون‌به‌صرفه بودن و بهره‌وری انرژی مناسب است.
 امکان مونتاژ ساده آن زمان نصب در محل را کاهش می‌دهد.
 قابلیت انعطاف طرح این محصول، معماران و متخصصان ساخت‌وساز را قادر می‌سازد تا در پروژه‌های خود بتوانند طرح‌های متنوعی پیاده کنند.
 این پانل‌ها غالباً برای دیوارها، سقف‌ها و کف مورداستفاده قرار می‌گیرند.
 یکی دیگر از کاربردهای این نوع محصول در ساخت کانکس یا تجهیز کارگاه‌های موقت است.

Intro
نمونه پروژه های ساندویچ پانل از طرح تا نصب
نمایش ویدیو درباره فیلم ساندویچ پانل
نمای اجرای ساندویچ پانل سقفی
نمایش ویدیو درباره نمای اجرای ساندویچ پانل سقفی
طرح 3دی ساندویچ پانل
نمایش ویدیو درباره طرح 3دی ساندویچ پانل

قیمت ساندویچ پانل

هم میتوانید به لیست قیمت به روز مراجعه کنید و لیست قیمت هر متر مربع ساندویچ پانل را مشاهده کنید و یا حتی مستقیما به ما تماس بگیرید تا با جزئیات بیشتری برآورد هزینه بکنید.

انواع هسته ساندویچ پانل

پشم سنگپلی استایرنساندویچ پانل پلی اورتان

 با وجود معایبی مانند جذب رطوبت، برای محیط‌های خطرناک از نظر آتش‌سوزی مناسب هستند.
 نمونه‌هایی از این مکان‌ها محیط‌های صنایع ذوب فولاد و آهن است.

ساندویچ پانل

 این فوم به شکل صفحات صلبی عرضه شده‌اند که از دانه‌های ریز پلی‌استایرن تشکیل شده‌اند.
 از ویژگی‌های منحصربه‌فرد این نوع پانل، قیمت ارزان‌تر آن در مقایسه با پلی‌اورتان و پشم سنگ است.
 از ویژگی‌های عمومی پلی‌استایرن، انعطاف‌پذیری و حالت کشسانی، ضربه‌پذیری، نفوذناپذیری در برابر آب و رطوبت است.

چفتی ساندویچ پانل

 باتوجه‌به انعطاف‌پذیری بالای پلی‌استایرن، به‌راحتی تحت حرارت و گرمانرم شده در نتیجه قابلیت تولید پانل پلی‌استایرن در اشکال مختلف و تا ضخامت چند میلیمتر نیز وجود دارد.

از نظر کاربرد و استاندارد بودن بهترین نوع هسته، پلی‌اورتان است.
 هسته این پانل‌ها از مواد پلیمری ساخته شده است.
به دلیل سختی و سفتی بالای پلی‌اورتان، این نوع پانل دیواری عایق حرارتی بسیار خوبی بوده و توانایی نفوذناپذیری حرارتی آن بسیار بالاست.

ساندویچ پانل

مقایسه انتقال حرارت هسته های ساندویچ پانل با سایر مصالح

طبیعتا هر چه این عدد w/mk کوچکتر باشد ماده عایق تر است.

نوع مصالح
ضریب هدایتی حرارتی w/mk
ماسه
0.795
آجر
0.72
گچ و سیمان
0.72
پلی‌اورتان
0.025
پشم شیشه
0.039
پلی استایرن
0.029
پشم سنگ
0.039

مزایا و معایب ساندویچ پانل ها

 مزایای پلی‌اورتان
 1-خواص عایق حرارتی بهتر نسبت به سایر مواد
 2-ضخامت کمتری از پلی‌اورتان برای دستیابی به عایق خوب کافی است.
 3-مناسب برای ساختمان‌ها و تأسیساتی نیاز بازده حرارتی بالایی دارند.
 4-قابلیت نصب آسان و سریع
 معایب پلی‌اورتان
 1-فوم پلی‌اورتان قابل‌اشتعال است و در هنگام سوختن می‌تواند گازهای سمی آزاد کند.
 2-گران‌تر از مواد دیگر است.

 مزایای پلی‌استایرن
 1-خواص عایق حرارتی نسبتاً مناسب
 2-سبک‌وزن و نصب آسان
 3-مقرون‌به‌صرفه و ارزان
 معایب پلی‌استایرن
 فوم پلی‌استایرن قابل‌اشتعال است و در هنگام سوختن می‌تواند گازهای سمی آزاد کند.
 برای ساختمان‌هایی با الزامات ایمنی آتش بالا مناسب نیست.
 خیلی راحت‌تر از پلی‌اورتان می‌سوزد.

 مزایای پشم سنگ:
 1-مقاوم در برابر آتش
 2-خواص عایق حرارتی خوب
 3-دوستدار محیط‌زیست
 معایب پشم سنگ:
 1-ضخامت بالاتری موردنیاز است تا به مقادیر عایق بودن برسیم.
 2-گران‌تر از مواد دیگر.
 3-چسبندگی ضعیف به ورق
 4-نفوذ رطوبت
 نکته مهم: ما بیشتر این نوع پانل را به دلیل چسبندگی ضعیف پیشنهاد نمی‌دهیم مگر اینکه نوع پروژه ایجاب کند.

مراحل تولید

مرحله اول

فرم دهی ورق با رول فرمینگ و برش به طول دلخواه

مرحله دوم

تزریق فوم بین دو ورق و پر کردن این فضا با انبساط فوم

مرحله سوم

پرس دولایه ورق و اعمال حرارت زیاد برای چسبیدن لایه‌های ورق و فوم به همدیگر

دو روش تولید ساندویچ پانل عبارت‌اند از روش پیوسته که در آن تمامی مراحل تولید پیوسته انجام می‌شود و پانل‌های مرغوب‌تری به دست می‌آید، و روش ناپیوسته که مراحل تولید ناپیوسته و هر مرحله از تولید جداگانه انجام شده و این جداسازی مراحل منجر به گسستگی و ناپایداری پانل می‌شود.
ویراپانل ارائه‌دهنده پانل‌های با روش تولید پیوسته است.

Image link

انواع ورق ساندویچ پانل

 نقش ورق ساندویچ پانل حفاظت از ساختار پانل است. همچنین ضخامت ورق تأثیر زیادی بر روی قیمت و مقاومت دارد.
 جنس ورق‌های پوششی در ایران معمولاً گالوانیزه رنگی، آلومینیوم و یا آلوزینک است.
 ورق‌های آلومینیومی سبک‌وزن و مقاوم در برابر خوردگی هستند؛ بنابراین کاربرد این ورق‌ها در محیط‌های دارای رطوبت هست.
 طبیعتاً قیمت ورق‌های آلومینیوم گران‌تر از نوع ورق‌های گالوانیزه رنگی است و بیشتر توجیه‌پذیر نیست مگر آنکه شرایط ایجاب کند.
 در عوض ورق‌های گالوانیزه فولادی قوی و مستحکم هستند و برای اکثر شرایط سازگار است و اکثر ساندویچ پانل‌های ایرانی از این نوع ورق استفاده می‌کنند.
 نوع دیگر ورق که در کشورهای دیگر استفاده می‌شود، ولی در ایران خیلی به‌ندرت می‌شود دید، ورق‌های فایبرگلاس است که به دلایل عایق حرارتی در سردخانه‌ها مورد قرار می‌گیرند.
 علاوه بر آلومینیوم، فولاد و فایبرگلاس، ساندویچ پانل‌ها را می‌توان با مواد دیگری مانند مس، روی و تیتانیوم 4 نیز ساخت.
 انتخاب متریال برای ورق‌های بیرونی به عوامل دیگری مانند هزینه، دوام و تأثیرات محیطی نیز باید در هنگام انتخاب متریال برای ورق‌های بیرونی در نظر گرفته شوند.
 ساندویچ پانل‌ها به‌صورت دو رو فویل، یک‌رو ورق و یک رو فویل، دو رو نایلون، دو رو کاغذ نیز می‌تواند باشد. نوع ورق در کیفیت و دوام آن تأثیرگذار است.
 این ورق‌ها با استفاده از یک چسب مخصوصی در کارخانه به عایق میانی اتصال داده می‌شود.
 طرح ورق‌ها نیز به نوع کاربرد آنها وابسته است برای مثال در کلین روم ورق صاف و بدون شیار طراحی می‌شود.
 همچنین در بخش ساندویچ پانل سقفی ورق‌ها دارای گام‌هایی برای تقویت مقاومت خمشی هستند که در چند گام می‌توانند تولید شوند.

تنوع رنگ ها

 رنگ‌های محبوب ساندویچ پانل در ایران عبارت‌اند از: سفید، قرمز، آبی، سبز، خاکستری
 ساختمان‌های اداری و تجاری بیشتر از رنگ سفید استفاده می‌کنند، درحالی‌که رنگ‌های روشن و طیف چوب برای ساختمان‌های مسکونی مناسب هستند. البته می‌توان با ترکیب دورنگ پانل طرح‌های متنوع دیگری خلق کرد.

رنگ های ورق های ساندویچ پانل
رول های ورق گالوانیزه
ورق رنگی ساندویچ پانل

آموزش نصب ساندویچ پانل

نمایش ویدیو درباره فیلم ساندویچ پانل
ساندویچ پانل
ساندویچ پانل

طراحی قبل از نصب ساندویچ پانل

 با کمک نرم‌افزار تخصصی نقشه‌های فنی را طراحی می‌کنیم که جزئیات سازه و اجرای آن را نشان می‌دهد.
 مشخصات فنی پنل باید باتوجه‌به کاربری، آب‌وهوا و بار سیستم انتخاب شود
 طرح باید مطابق با استانداردهای ملی و بین‌المللی باشد و همچنین می‌توان برای کاهش هزینه پروژه به‌خوبی انجام داد
 کنترل دقیق فرایند طراحی و تأیید نهایی طرح به همراه ارائه مشاوره به کاربر در حین انجام پروژه از دیگر عوامل مهم در موفقیت پروژه ساندویچ پانل است.
نصب ساندویچ پانل



ملزومات نصب ساندویچ پانل

آبرو
پیج مهره
چسب مخصوص عایق بندی
فلاشینگ ،تیزه و.....

اقدام به خرید

اقدام به خرید ساندویچ پانل

قیمت ، بر اساس هر متر مربع می باشد . عرض مفید در طول یک متر
